W7500P尺子
1、特点
WIZnet W7500P
- ARM Cortex-M0内核
- 全硬件TCP/IP内核
- 内置MAC
- 内置IC+(IP101G) 10/100M PHY
- 48MHz主频
- 128KB Flash
- 16KB RAM
- 32KB RAM可以用于TCP/IP – 可作为系统RAM使用
- ADC×8
- GPIO×53
- SWD串行调试接口
- Timer/PWM
- UART×3
- SPI×2
- I2C×2
接口
- USB Mini（供电 & 串口）
- RJ45（内置网络变压器）
- SWD接口（ 2.54mm）
- GPIO引脚
- 支持ISP下载（USB-UART方式 & ISP引脚）
其他
- 5V USB供电或者5V供电端子
- Micro SD卡槽

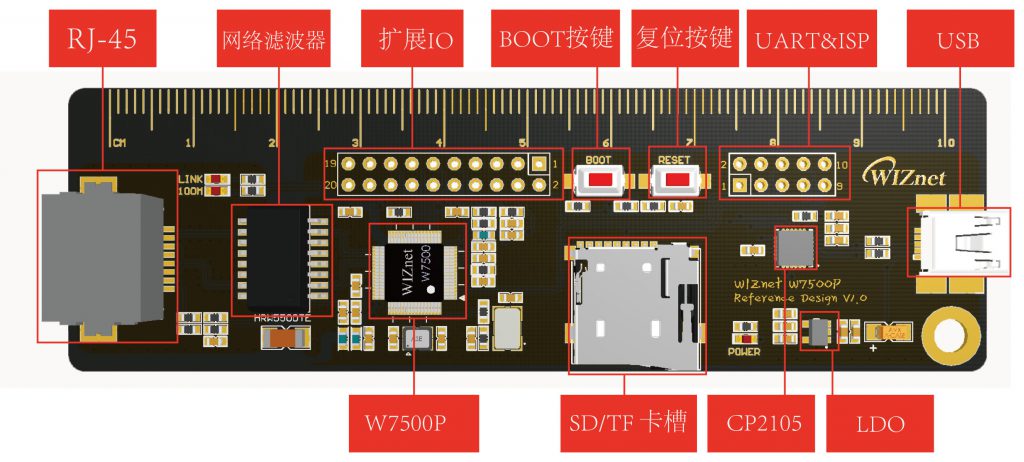

2、接口示意图

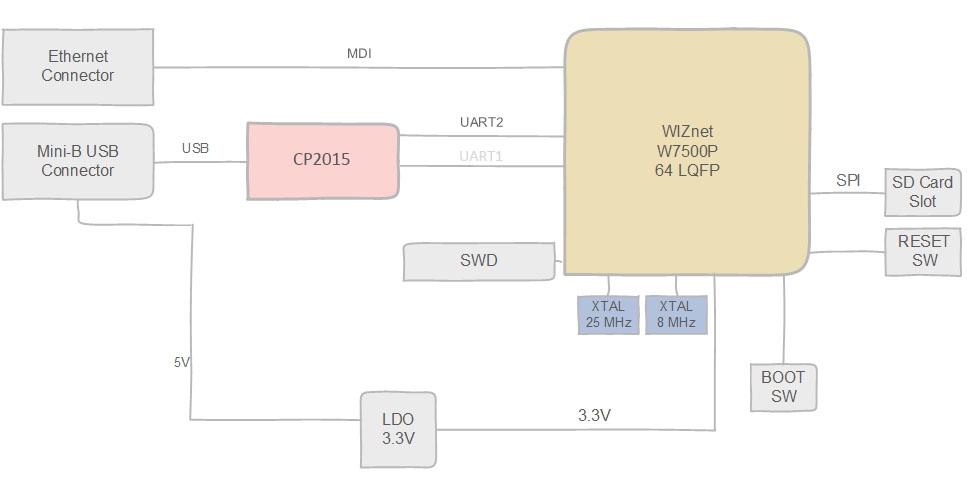

3、硬件框图

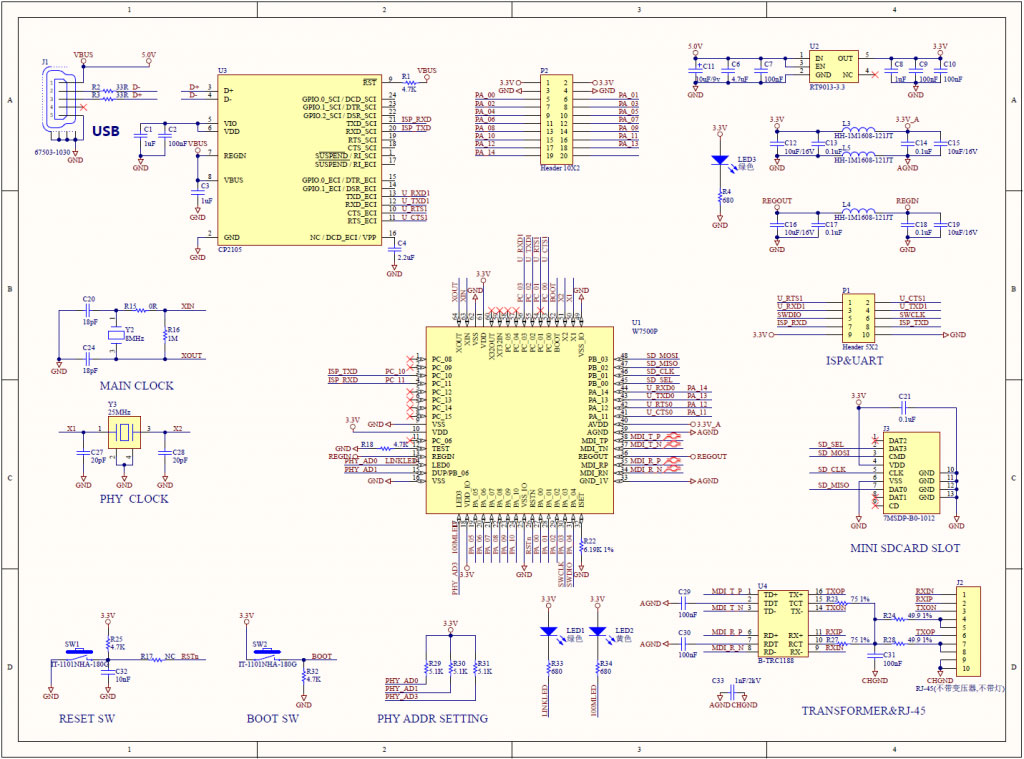

4、原理图

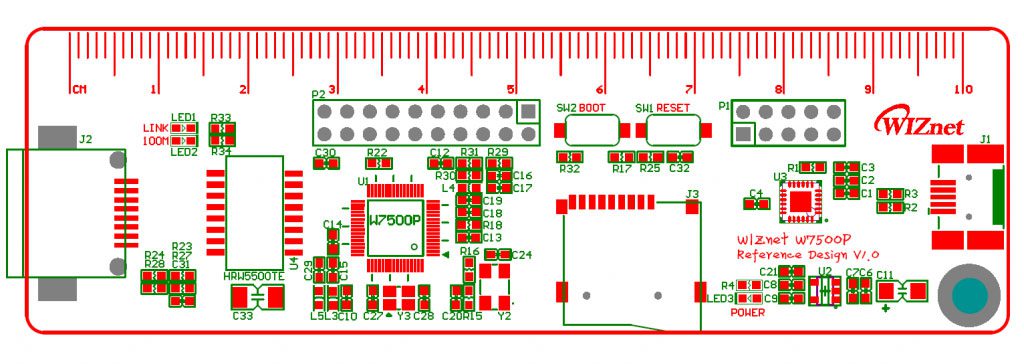

5、丝印图
6、参考例程
