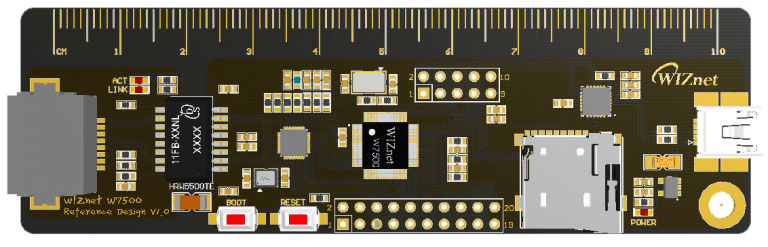

W7500尺子
1、特点
WIZnet W7500
- ARM Cortex-M0内核
- 全硬件TCP/IP协议栈内核
- 内置MAC
- MII PHY接口
- 48MHz主频
- 128KB Flash
- 16KB RAM
- 32KB RAM for TCP/IP – 可作为系统RAM使用
- ADC×8
- GPIO×53
- SWD串行调试接口
- Timer/PWM
- UART×3
- SPI×2
- I2C×2
外置以太网PHY芯片
- IC+ IP101GA
- 单端口10/100 MII/RMII/TP/Fiber快速以太网收发器
- MDI/MDIX自动极性转换
- 支持MDC和MDIO方式同MAC层通信
接口
- USB Mini（供电 & 串口）
- RJ45（内置网络变压器）
- SWD接口（2.54mm）
- GPIO引脚
- 支持ISP下载(USB-UART 方式 & ISP引脚)
其他
- 5V USB供电或者5V供电端子
- Micro SD卡槽

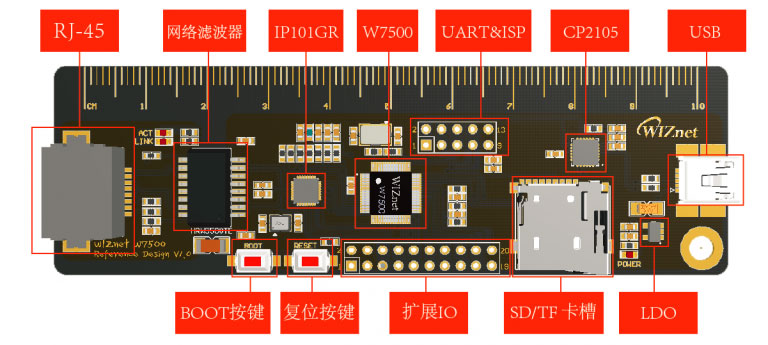

2、接口示意图

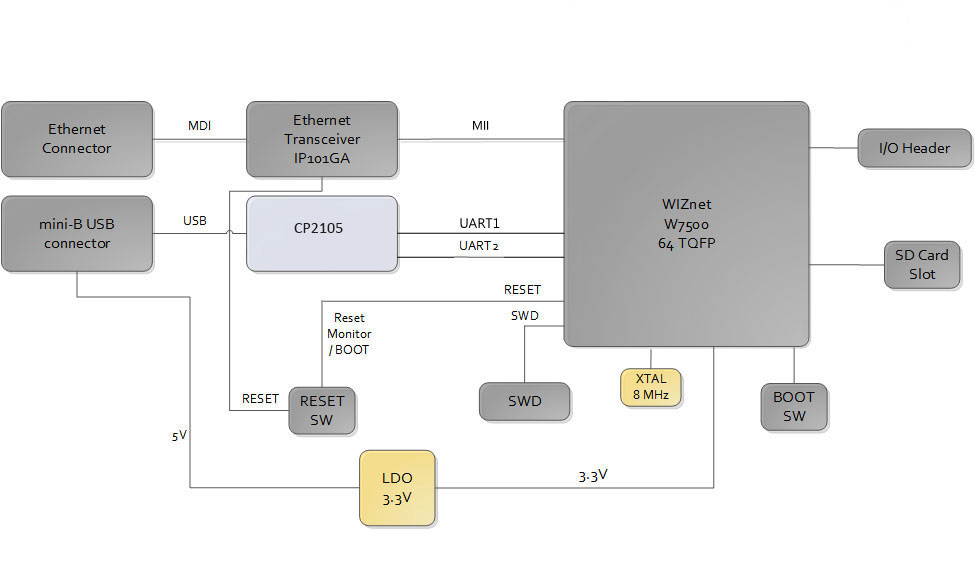

3、硬件框图
4、原理图

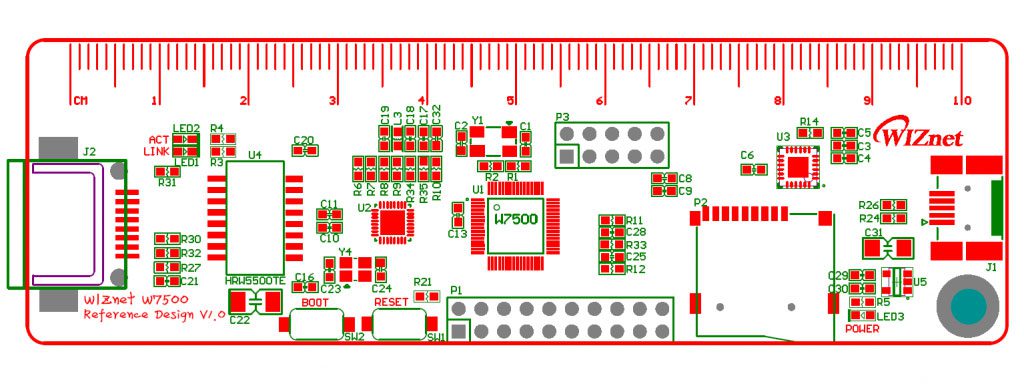

5、丝印图
6、参考例程
