W7500S2E-C1





1、概述

W7500S2E-C1是一款芯片级的串口转以太网产品,配有W7500S2E系列串口转以太网模块的固件,支持 TCP Server、TCP Client 和UDP三种工作模式,串口波特率最高可达460,800bps,并提供配套的上位机配置软件,也可通过网页或AT命令等方式轻松配置。

W7500S2E系列模块板载了一颗集成了全硬件TCP/IP协议栈的以太网卸载引擎W7500和一颗工业级的PHY(IP101GRI),网络通信更加快速、稳定、安全。用户只需根据W7500S2E系列模块的硬件设计指导,无需进行硬件电路的设计,降低开发难度,节省开发时间。

2、特点

W7500S2E-C1芯片具有以下特点:

  • 配有W7500S2E系列串口转以太网模块的固件
  • 唯一MAC地址
  • 提供W7500S2E系列模块的硬件设计指导

主要功能:

  • 波特率设置范围为300bps到460,800bps
  • 10/100M自适应以太网接口
  • 支持TCP Server、TCP Client和UDP三种工作模式
  • 灵活的串口数据分包设置,满足用户多样化的分包需求
  • 智能网线侦测及Keep-Alive功能,保证网络链路实时畅通
  • 支持DHCP自动获取 IP 地址
  • 支持DNS功能,满足用户通过域名实现通讯的需求
  • 支持NetBIOS功能,方便用户为其设备命名
  • 支持连接密码校验功能,提高通信安全性
  • 支持串口AT命令配置方式
  • 内置Web服务器,方便客户进行远程设备管理
  • 支持上位机配置工具配置方式
  • 支持本地固件升级

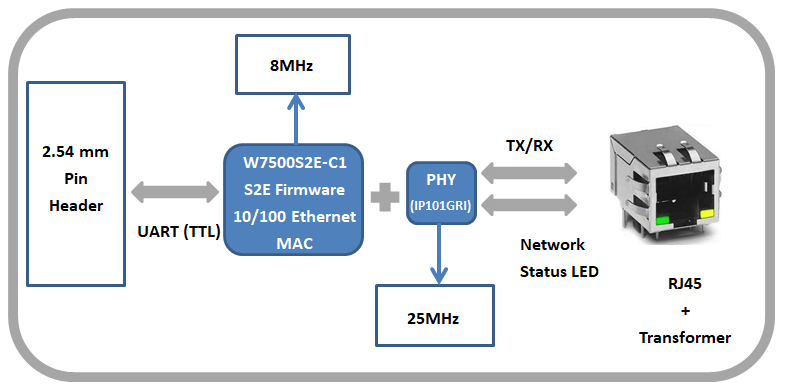

3、硬件配置
